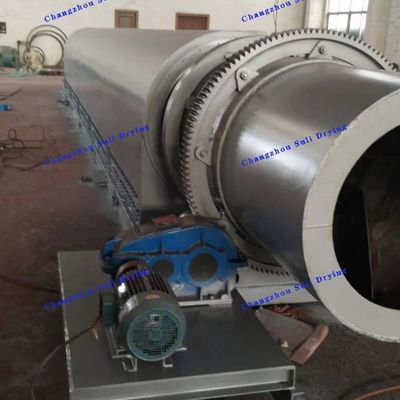

Υψηλής θερμοκρασίας καυσαερίων περιστρεφόμενος φούρνος τύμπανος στεγνωτήρας υψηλού φούρνου σκουριά

Εισαγωγή σκουπιδιών υψηλού φούρνου:

Η σκουριά είναι υποπροϊόν της διαδικασίας σιδηροποίησης με ψηλό φούρνο.και ακαθαρσίες όπως το διοξείδιο του πυριτίου και το οξείδιο του αλουμινίου στο σιδηρουργικό μετάλλιο αντιδρούν με ασβέστη και άλλες ουσίες για να σχηματίσουν ένα λιωμένο υλικό με πυριτικά και αλουμινοσιλικικά ως κύρια συστατικάΜετά τη σβήσιση, γίνεται ένα χαλαρό, πορώδες κόκκινο υλικό, το οποίο είναι σκουπίδια ψηλού κλιβάνου ή σκουπίδια για συντομία.

Ο περιστρεφόμενος στεγνωτής τύμπου, επίσης γνωστός ως περιστρεφόμενος στεγνωτής τύμπου, είναι ένας εξοπλισμός ξήρανσης που χρησιμοποιείται ευρέως στους εξοπλισμούς εξόρυξης.Είναι χωρισμένο σε άμεση μεταφορά θερμότητας περιστροφικό στεγνωτήρα τύμπανο και έμμεση μεταφορά θερμότητας περιστροφικό στεγνωτήρα τύμπανο.
Είναι κατάλληλο για την ξήρανση μαγνητικών, βαρέων και πλωτών συμπυκνώσεων μετάλλων και μη μεταλλικών μετάλλων, πηλού στην βιομηχανία τσιμέντου και λάσπης άνθρακα στη βιομηχανία εξόρυξης άνθρακα.Χαρακτηρίζεται από υψηλή παραγωγικότητα και εύκολη λειτουργίαΟ στεγνωτής τύμπου είναι ένας οριζόντιος περιστρεφόμενος κύλινδρος, και διάφοροι τύποι ξυριστικών με διαφορετικές γωνίες συγκολλούνται από μπροστά προς τα πίσω.Διαφορετικοί τύποι ανθεκτικών τούβλων ενσωματώνονται στο σώμα του περιστρεφόμενου φούρνου ανάλογα με τις ανάγκεςΣτο τέλος της τροφοδοσίας παρέχεται δαχτυλίδι πόρτας και σπειροειδής ξύρισμα για να αποφευχθεί η απόρριψη υλικού.

Εσωτερική δομή:
Προκειμένου να αυξηθεί η καλή επαφή μεταξύ των διαφόρων τμημάτων του υλικού, τα οποία κατανέμονται ομοιόμορφα στην εγκάρσια τομή του τύμπανου και του μέσου στεγνώσεως, στο τύμπανο τοποθετείται μια πλάκα ανύψωσης.Υπάρχουν διάφοροι τύποι πλακών ανύψωσης.:
1. Σημαντική πλάκα ανύψωσης: κατάλληλη για μεγάλα κομμάτια υλικού ή υλικά που είναι εύκολο να κολλήσουν στο τοίχωμα του τύμπανου.
2- Πλάκα ανύψωσης τεσσάρων πλέκων: κατάλληλη για υλικά υψηλής πυκνότητας, μη εύθραυστα ή δύσκολα διασκορπισμένα.που σχηματίζουν αίθουσες εργασίας σε σχήμα ανεμιστήρα που δεν συνδέονται μεταξύ τουςΗ επιφάνεια επαφής μεταξύ του υλικού και του θερμού αερίου είναι μεγαλύτερη από εκείνη της πλάκας ανύψωσης,και μπορεί να αυξήσει την ταχύτητα πλήρωσης του υλικού και να μειώσει το ύψος πτώσης του υλικού για να μειώσει την απώλεια σκόνης.
3Πλάκα ανύψωσης σταυροειδούς ή σχήματος πλαισίου: κατάλληλη για μικρά θραυστά κομμάτια και εύκολη διάσπαρση υλικών,έτσι ώστε τα υλικά να μπορούν να διασκορπιστούν ομοιόμορφα σε ολόκληρη την εγκάρσια τομή του τύμπανου.
4Πλάκα ανύψωσης με μανίκι: πλάκα ανύψωσης για περιστροφικό στεγνωτήρα τύμπου με σύνθετη μεταφορά θερμότητας (ή θέρμανση με ημιδιάμετρο).
5Η πλακέτα ανύψωσης με πλέγμα (σε σχήμα ανεμιστήρα) είναι κατάλληλη για υλικά με πολύ λεπτά σωματίδια που είναι εύκολο να προκαλέσουν πτήση σκόνης.Όταν ο κύλινδρος περιστρέφεται, το υλικό αναστρέφεται και έρχεται συνεχώς σε επαφή με το καυτό αέριο.η πιθανότητα να μεταφερθεί το ξηρό υλικό από το αέριο μειώνεται λόγω της μείωσης του ύψους του υλικού που πέφτει.
Οι παραπάνω διάφορες μορφές πλακών ανύψωσης μπορούν να κατανεμηθούν σε ολόκληρο τον κύλινδρο.μια σπειροειδής πλάκα καθοδήγησης μπορεί επίσης να εγκατασταθεί σε απόσταση 1 ~ 5m από το τέλος τροφοδοσίας για να αποφευχθεί το υγρό υλικό από την προσκόλληση και συσσώρευση στο τοίχωμα του κυλίνδρουΤαυτόχρονα, επειδή το ξηρό υλικό ανυψώνεται εύκολα και μεταφέρεται από τα καυσαέρια, δεν τοποθετείται πλάκα ανύψωσης σε απόσταση 1 έως 2 m από το τέλος της εκκένωσης.

Χαρακτηριστικά:
1Ο στεγνωτής που έχει σχεδιαστεί και κατασκευαστεί με συσκευή ανύψωσης πολλαπλών συνδυασμών έχει κάνει πολλές τεχνικές καινοτομίες στο σύστημα συσκευής ανύψωσης.Υιοθετεί μια νέα συσκευή ανύψωσης πολλαπλών συνδυασμών για να ξεπεράσει το φαινόμενο του "αναχώματος αέρα" του παραδοσιακού στεγνωτήρα, με υψηλή θερμική απόδοση και μείωση της κατανάλωσης άνθρακα κατά περίπου 20%.
2Είναι κατάλληλο για μια ποικιλία από φούρνους καύσης: φούρνους υψηλής θερμοκρασίας, φούρνους ένεσης σκόνης αλέσεως άνθρακα και φούρνους χειροκίνητης προσθήκης άνθρακα.
3Τα γρανάζια μεταφοράς χρησιμοποιούν γρανάζια που μπορούν να αντικατασταθούν με καρφίτσες για να αντικαταστήσουν τα παραδοσιακά γρανάζια χάλυβα, εξοικονομώντας το κόστος επένδυσης και μειώνοντας σημαντικά το κόστος συντήρησης και το χρόνο.
4Το κεντρικό σύστημα ελέγχου μπορεί να συνειδητοποιήσει την κεντρική παρακολούθηση και διαχείριση των μικρουπολογιστών σε μεγάλες επιχειρήσεις.
5Η παραγωγική ικανότητα είναι μεγαλύτερη και μπορεί να λειτουργεί συνεχώς.
6Η δομή είναι απλή και η λειτουργία είναι βολική.
7- Ελάχιστα σφάλματα και χαμηλά κόστη συντήρησης
8Έχει ευρύ φάσμα εφαρμογών και μπορεί να χρησιμοποιηθεί για την ξήρανση κοκκίων υλικών.
9Η ευελιξία της λειτουργίας είναι μεγάλη και η παραγωγή επιτρέπει ένα μεγάλο εύρος διακυμάνσεων της παραγωγής του προϊόντος χωρίς να επηρεάζεται η ποιότητα του προϊόντος.
10Εύκολο στο καθαρισμό.
